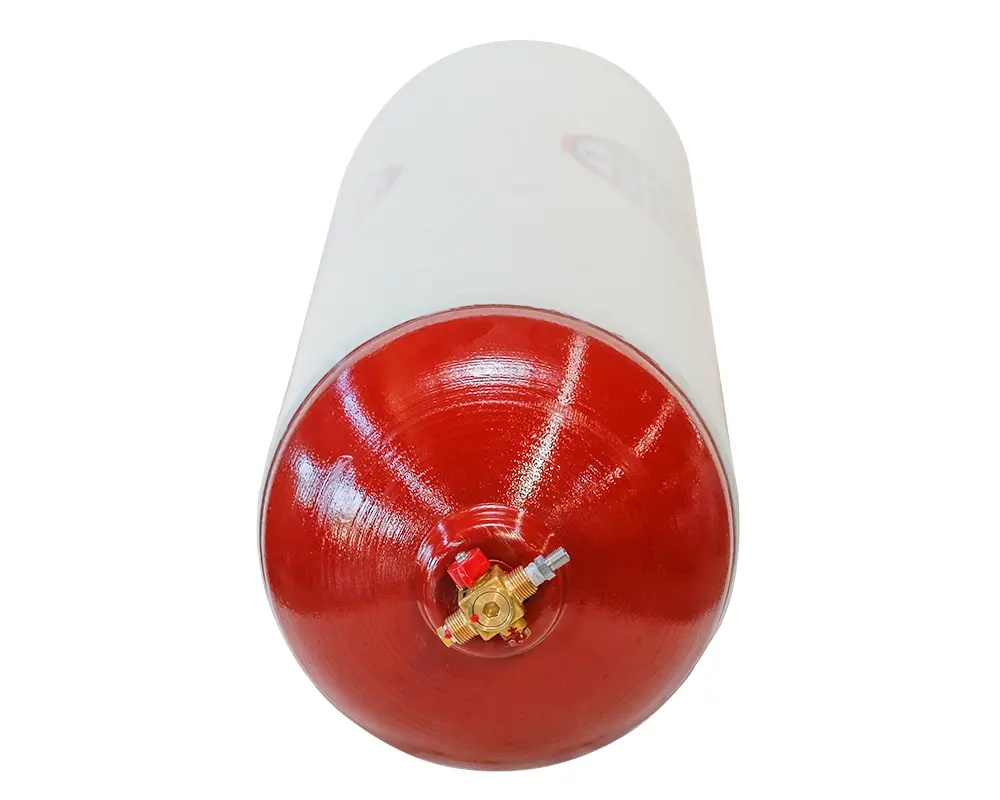

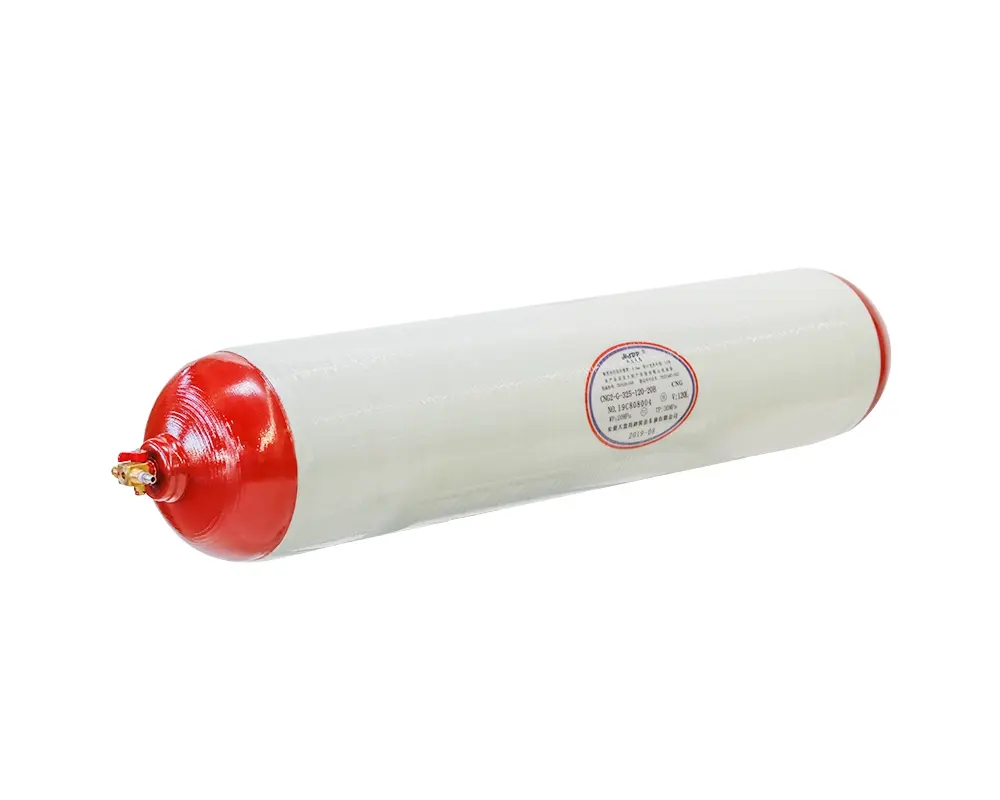

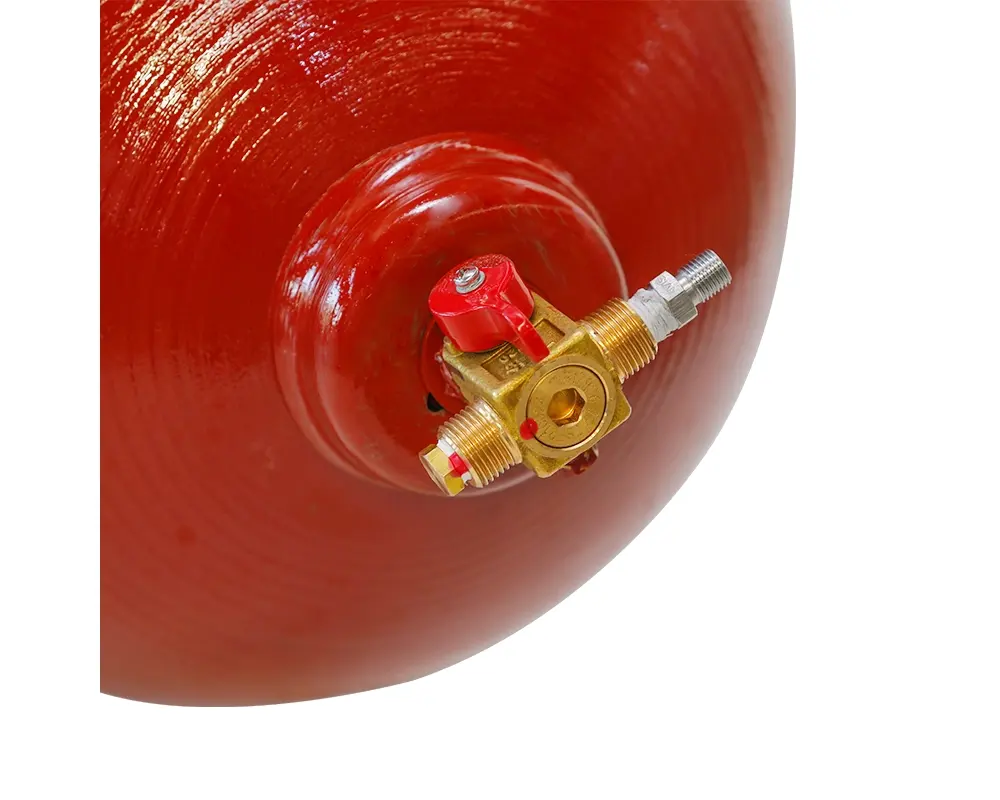

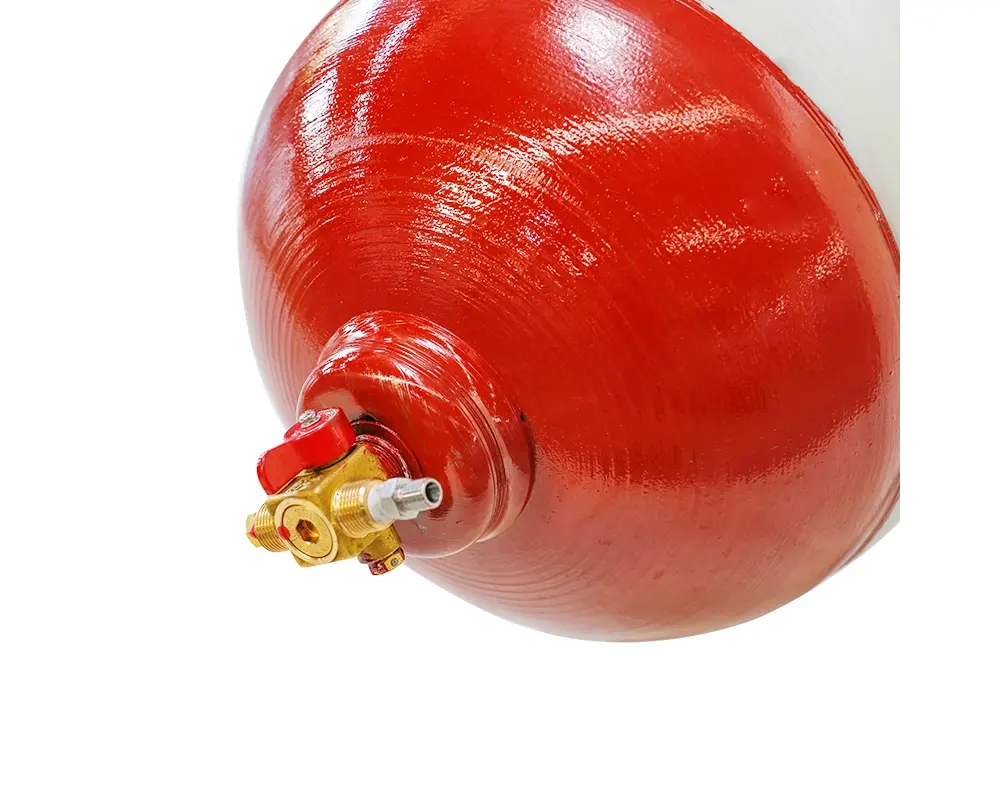

O cilindro de GNC Tipo 2 é um recipiente de armazenamento de gás natural comprimido composto com um revestimento metálico (normalmente de liga de alumínio ou aço) com reforço parcial de fibra, oferecendo um equilíbrio ideal entre propriedades leves e eficiência de custos.
| Padrões do produto: | ISO11439, ECER110 |
| Pressão nominal de trabalho (bar): | 200 |
| Diâmetro (mm): | 356 |
| Espessura da parede (mm): | 5.0 |
| Peso (Kg): | 85.2 |
| Material: | 30CrMo4 |
Contate-nos
PRODUTOS QUENTES
Descrição detalhada
Especificação
Vídeo
[excel | 2025.04.27]
Especificação do GNC Tipo 2
O cilindro de GNC Tipo 2 é um recipiente de armazenamento de gás natural comprimido composto com um revestimento metálico (normalmente de liga de alumínio ou aço) com reforço parcial de fibra, oferecendo um equilíbrio ideal entre propriedades leves e eficiência de custos.
| Padrões de produtos | Pressão nominal de trabalho (Bar) | Espessura da parede (milímetros) | Material | Formato inferior | Capacidade de água (L) | Peso (kg) | Comprimento (milímetros) |
| ISO11439 ECER110 | 200 | 5.0 | 30CrMo4 | Convexo | 65 | 85.2 | 1443 |
Sua função principal é armazenar com segurança gás natural de alta pressão a 20-25 MPa, em conformidade com as certificações ISO 11439 e ECE R110, garantindo resistência à fadiga e resiliência ao impacto, tornando-o a configuração padrão para veículos de GNC com boa relação custo-benefício.
| Parâmetros técnicos de cilindros revestidos em arco com revestimentos de aço para veículos de GNC | |||||||
| Normas do produto: GB/T24160, ISO11439, ECE R110 | |||||||
| Modelo do produto | Revestimento interno D cilindro de gás D milímetros |
Volume eu |
comprimento (Excluindo válvulas) mm |
Peso Kg |
Espessura da parede do projeto do revestimento interno milímetros |
Trabalhando pressão MPa |
Material |
| GNC2-G-356-60-20B | ø356 (interno) ø367(Externo) |
60 | 795 | 48.2 | 5.0 | 20 | 30CrMo |
| GNC2-G-356-65-20B | 65 | 849 | 51.3 | ||||
| GNC2-G-356-70-20B | 70 | 903 | 54.4 | ||||
| GNC2-G-356-80-20B | 80 | 1011 | 60.7 | ||||
| GNC2-G-356-90-20B | 90 | 1119 | 67.0 | ||||
| GNC2-G-356-100-20B | 100 | 1227 | 72.7 | ||||
| GNC2-G-356-110-20B | 110 | 1335 | 78.9 | ||||
| GNC2-G-356-120-20B | 120 | 1443 | 85.2 | ||||
| GNC2-G-356-130-20B | 130 | 1550 | 91.5 | ||||
| GNC2-G-356-140-20B | 140 | 1658 | 97.7 | ||||
| GNC2-G-356-150-20B | 150 | 1766 | 104.0 | ||||
| GNC2-G-356-50-20A | 50 | 718 | 43.1 | ||||
| GNC2-G-356-60-20A | 60 | 826 | 49.4 | ||||
| GNC2-G-356-70-20A | 70 | 934 | 55.7 | ||||
| GNC2-G-356-80-20A | 80 | 1042 | 62.0 | ||||
| GNC2-G-356-90-20A | 90 | 1150 | 67.6 | ||||
| GNC2-G-356-100-20A | 100 | 1258 | 73.9 | ||||
| GNC2-G-356-110-20A | 110 | 1366 | 80.2 | ||||
